DARE!! test elektrisch laadstation van ABB
EMC testen van de Terra 100.2
ABB is bekend als wereldwijde leider op het gebied van energie- en automatiseringstechnologie. Binnen dit concern richt de product groep Electrical Vehicle Charging Infrastructure in Rijswijk zich op het ontwikkelen van innovatieve en efficiënte technologieën en oplossingen voor het opladen van elektrische voertuigen. Hierin biedt ABB o.a. DC en AC snellaadstations, netwerk management software, flexibele onderhoudsservice en componenten.

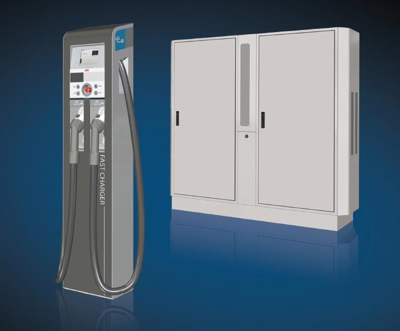

Terra 100.2 Basis station V2.0
Het product Terra 100.2 is een intelligent DC-snellaadstation met een uitgangsvermogen van 2x 50 kW om zodoende 2 elektrische voertuigen op het zelfde moment te kunnen laden. Het station is compatibel met alle voertuigen die gebruik maken van de CHAdeMO DC-oplaadstandaard en zorgt ervoor dat een elektrisch voertuig binnen een tijdsbestek van 15-30 minuten opgeladen is. De Terra 100.2 beschikt tevens over een internet aansluiting die het mogelijk maakt om middels een webapplicatie over de nodige management informatie te beschikken, waaronder kWh consumptie en/of statistische verbruiksgegevens.
Welke regelgeving is van toepassing?
Voor de CE-markering diende de Terra 100.2 te voldoen aan de essentiële eisen van de van toepassing zijnde Europese Richtlijnen zijnde de EMC-richtlijn 2004/104/EG en Laagspanningsrichtlijn 2006/95/EG.
Om aan te kunnen tonen dat het systeem aan de essentiële eisen voldoet zijn metingen en onderzoeken uitgevoerd conform de geharmoniseerde normen voor EMC en productveiligheid.
EMC-testen

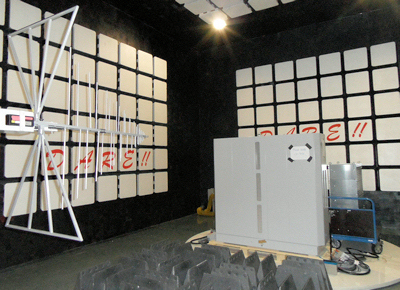

Bij de EMC-testen is het Terra 100.2 station in een normale 'mode of operation' getest waarbij de hoogfrequente emissie, zowel geleidend via de bekabeling als stralend via de lucht, is gemeten en getoetst ten opzichte van de maximaal toegestane emissie limieten. Daarnaast zijn er diverse immuniteitstesten uitgevoerd waarbij de Terra 100.2 is blootgesteld aan stoorsignalen die in zijn normale omgeving ook kunnen optreden. Denk hierbij aan elektrostatische ontladingen (ESD) die kunnen ontstaan tijdens het aan- of loskoppelen van het voertuig. Het is volgens de geldende EMC-norm namelijk niet toegestaan dat de functionaliteit van het product wordt beïnvloed wanneer het wordt blootgesteld aan het stoorsignaal (performance criterium A).
Productveiligheidsonderzoeken (LVD)
De essentiële eis van de laagspanningsrichtlijn is dat het product veilig dient te zijn voor mens, dier en zijn omgeving onder normale omstandigheden en ook in een enkelfout conditie. Doordat het Terra 100.2 station gebruik maakt van verschillende technieken en ook in verschillende omgevingen kan worden toegepast is het station onderzocht op basis van verschillende geharmoniseerde LVD-normen. Hierbij wordt onder andere gemeten of de behuizing van het product voldoende isolatie biedt ter voorkoming van aanraking van onveilige spanningen. Hierbij worden ook mogelijke enkelfout condities in het onderzoek meegenomen.
De uitkomst van alle testen en onderzoeken was dat de Terra 100.2 voldoet aan alle eisen!
Onder accreditatie = aantoonbare kwaliteit
DARE!! Measurements is RvA (L279) geaccrediteerd voor o.a. EMC-metingen en Productveiligheid onderzoeken. Daarnaast zijn wij aangewezen als Notified Body voor zowel de EMC-richtlijn als de Laagspanningsrichtlijn. Testen en onderzoeken die onder accreditatie worden uitgevoerd bieden de klant aantoonbare zekerheid over de kwaliteit en deskundigheid van deze testen en onderzoeken.
Ervaring van ABB B.V.
Door de heer Richard de Gruyl (Hardware Engineer):
'Ik heb DARE!! ervaren als een deskundige organisatie op het gebied van EMC en LVD. Voorafgaande aan de CE-certificatie traject hebben wij een EMC en LVD quick scan door DARE!! laten uitvoeren. Beide quick scans zijn bij ons in de R&D afdeling bij ABB Rijswijk uitgevoerd. Ik ben blij dat wij een quick scan hebben laten uitvoeren, alvorens de CE-certificatie traject in te gaan. Uit de quick scan, zowel EMC als LVD, kwamen een aantal verbeterpunten en issues naar voren, die wij voor de CE-certificatie test hebben kunnen oplossen. Het resultaat was dat wij zonder grote problemen door de gehele CE-certificatie traject met de Terra 100.2 BS V2.0 zijn gekomen. Ik kan een ieder aanraden om voorafgaande eerst door DARE!! een EMC en LVD quick scan uit te laten voeren op het product, alvorens het CE-certificatie traject in te gaan.'
Klik hier voor meer informatie over ABB EV Charging Infrastructure B.V.
