Het bedrijf: "PROCENTEC"

PROCENTEC is al twintig jaar de partner voor digitale datacommunicatieoplossingen op het gebied van industriële automatisering. Zij ontwikkelen de producten die nodig zijn om een meet- en stuurbaar netwerk in te richten. Innovatie en de behoeften van de klant staan daarbij hoog in het vaandel. Daarom staan hun specialisten altijd klaar om eindgebruikers te ondersteunen tijdens implementatieprocedures, certificeringstrajecten en storingen. Naast troubleshooting en maintenance bieden ze ook trainingen voor PROFIBUS en PROFINET. PROCENTEC is een internationaal erkend Competence Center en beschikt over uitgebreide kennis van veldbus- en Industrieel Ethernet protocollen in de fabrieks- en procesautomatisering.

Het product: "Atlas"

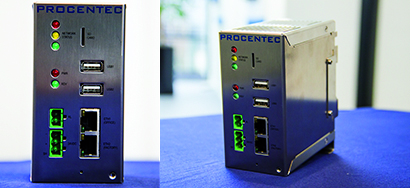

Atlas is de visie van PROCENTEC op het gebied van diagnostiek voor Industrieel Ethernet. Via de Internet of Things (IoT) wordt steeds meer aan elkaar verbonden, met als infrastructuurbasis: Ethernet. Momenteel is er binnen de industriële automatisering een verschuiving gaande van de traditionele veldbussystemen naar Industrieel Ethernet. Om de complexiteit van Industrieel Ethernet netwerken in kaart te brengen, lanceert PROCENTEC op de Hannover Messe: Atlas.

Atlas maakt het netwerk inzichtelijk en zorgt voor een hoog gebruiksgemak door een intuïtieve web-interface. Netwerkdiagnose voorkomt kostbare downtime in installaties en leidt daarom altijd tot een hoger rendement op de investering met een goed doordachte strategie voor diagnose.

Aangezien Atlas in industriële omgevingen geplaatst zal worden, is het belangrijk dat deze voldoet aan de Europese richtlijnen voor EMC.

Bij de uitvoering van een EMC (elektromagnetische compatibiliteit) test wordt de elektronica van het te testen product op verschillende manieren getest. Het eerste wat wordt bekeken is hoeveel elektromagnetische straling het product uitstraalt: emissie. Deze emissie kan zowel door de lucht als via verbonden kabels worden uitgestraald. Als tweede wordt er gekeken of het product ook bestand is tegen elektromagnetische straling van buitenaf: immuniteit. Bij immuniteit wordt er gekeken naar instraling die zowel via de lucht als via de kabel het product kan beïnvloeden. Naast deze emissie en immuniteit testen, wordt er ook getest of het product bestand is tegen: ESD (statische ontladingen), EFT (elektrische pulsen) en Surge (gesimuleerde blikseminslag).

Bij Atlas is er in een vroeg stadium al rekening gehouden met eventuele problemen die zich kunnen voordoen bij de EMC testen. Zo is er al tijdens het maken van de schema’s bij de verschillende onderdelen goed in de bijbehorende datasheets gekeken. Hierna is er in de schema’s nog een extra filtering toegevoegd in de sub-schema’s. Deze plekken van extra filtering zijn gekozen omdat ze relatief ver bij de voeding vandaan liggen of omdat juist deze onderdelen voor EMC problemen konden zorgen.

Een EMC kritisch onderdeel dat bij Atlas wordt gebruikt is een schakelende voeding. Door op hoge frequentie te schakelen kan er een zeer efficiënte voeding worden gemaakt. Deze frequentie heeft wel als nadeel dat er emissie wordt geïntroduceerd. Om deze emissie te beperken is hier extra kritisch naar gekeken.

EMC testen

De EMC metingen zijn uitgevoerd volgens CB-Scheme.  Het CB-Scheme is een internationaal programma ontworpen door de International Electrotechnical Commission for Electrical Equipment (IECEE). Dit is om de wereldwijde acceptatie van EMC en productveiligheids-testen tussen laboratoria en certificatie-instellingen onderling mogelijk te maken.

Het IEC CB-Scheme is een multilaterale overeenkomst die de internationale certificatie van elektronische producten mogelijk maakt, zodat één enkele certificatie wereldwijde markttoegang verzekert. Meer informatie over CB-Scheme kunt vinden op http://www.dare.nl/cb-scheme.

Bovenstaand de afbeelding van de gestraalde emissie meting boven 1 GHz. in de anechöische kamer.  De ATLAS kwam zonder problemen door deze en andere EMC metingen heen, een prima resultaat en de reden dat de ATLAS door het team van engineers van DARE!! Measurements werd gekozen als winnaar van de CE design award voor dit kwartaal!



Reactie Procentec:

“Een enorme verrassing en natuurlijk supergaaf dat wij deze CE Design Award hebben gewonnen. Trots op ons ontwikkelteam dat hier hard voor heeft gewerkt!” – Oscar Abbenhuis, Product Manager
